자기 수처리 장치 ( MAGSUIN )
▣ MAGSUIN의 사양 및 Dimension
형식
배관
호칭경
표준
처리
수량

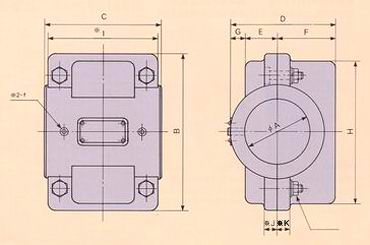

Dimension
체결
너트
육각
혈붙이
록크
나사
중량
mm
LPM
ΦA
B
C
D
E
F
G
H
※I
※J
※K
n-e
f
kg
EKM-15
15A
5~32
22.2
123
118
82
25
49
8
103
108
15
12
4-M8
M8
1.1
EKM-20
20A
9~57
27.7
EKM-25
25A
14~88
34.5
EKM-32
32A
24~145
43.2
164
133
110
32
63
15
144
123
2.2
EKM-40
40A
38~226
49.1
EKM-50
50A
59~353
61.1
EKM-65
65A
100~600
77.1
220
166
150
44
85
21
200
156
18
18
4-M10
M10
5.3
EKM-80
80A
151~905
90.0
EKM-100
100A
236~1414
115.4
375
224
252
70
142
40
345
210
15
EKM-125
125A
368~2209
141.2
24
EKM-150
150A
530~3180
166.9
24

▣ MAGSUIN의 구조
및 원리
[ 구조 ]
[ 원리 ]
MAGSUIN의 구조는 좌측 그림과 같이 강력한
영구자석을 케이스내에 내장하고 배관을
끼워넣는 구조로 되어있으며 취부는 간단하다.

영구자석은 관의 중심부에 자력이 가장 효율적으로 작용할 수 있도록 설계되어있다.
Elepon MAGSUIN은 강력한 영구자석에 의한 자계가 배관내를 흐르는 물에 대해서 직각으로 자계인가(자화)되는 것에 의해 로렌쯔 힘이 발생하며 물을 포함하는 전해질이온으로 미약전위가 부가되어 자화수(물)을 만든다.
이자화수,즉 保磁力을 가진 물이 5가지의 물리적 수처리 작용을 촉진한다

▣ MAGSUIN의 작용
1 Scale,Slime의 부착성장 방지작용
-Scale,Slime의 토대가 된다. 통상 물에 포함되어 있다.
각종 용질 물질 및 유기물질이 자기처리(자계인가)에 의해서 미약전위가 부가되어 각종 이온이나 분자가 활성화되어 결정핵의 생성 및 성장,즉 응집 흡착작용이 촉진되고 결정핵을 중심으로 조대화 현상이 일어나고 각종 용질물질이 부유물(슬러지)가 된다.
따라서 조대화현상에 의한 Scale Slugy는 관내 유속에 의해 관벽에 부착하지않고 흐름이 느린곳에 침전물로서 배출되든가 계통내의 스트레이너등으로 포획 배출된다.
2 부착 Scale, Slime의 박리,제거작용
- 이미 형성된 스케일은 자기처리에 의한 이온류의 분류분극작용 및 고전위로 변화한 현탁물의 입자가 저전위 상태에서 안정된 스케일 스라임 표면에 충돌하면 에네르기의 일부를 스케일 스라임에 전하고 접촉면은 전위적으로 불안정한 상태가 된다.
이와 같이 충돌이 장기간 연속적으로 반복함으로서 스케일의 표면은 서서히 연화되고 침투파괴된 결정물은 유속에 의해 흘러나가게 된다.
3 적청방지,적수방지작용
-적청은 생기자마자 수산화제2철로 통상 갈철광(Fe2O3.nH2O)이라 불리며 이른바 적수(赤水)의 정체다.
이 갈철광이 자기처리수에 접촉하고있으면 환원반응에 의해 자철광(黑)으로 변해간다.
이것이 적청의 흑청화 현상이며 이 결과 자철광막이 형성되어 보호막이 되어 방식효과를 발휘한다.
4 적청 청혹의 용해 박리작용
- 上記 2의 스케일 스라임의 박리 제거작용과 동일 원리로 서서히 제거되어간다.
5 미생물의 성장억제 작용

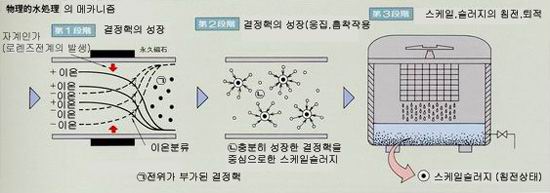

물리적 수처리의
메카니즘


▣ MAGSUIN의 특징

1. 취부가 간단하고 좁은 공간에도 용이하다
→ 비자성관(SUS,동,PVC등)의 경우 효과가 좋다)
2. 외부 전원이 필요없다.
→강력한 영구자석이 내장되어 있기 때문에 외부전원없이 반영구적으로 사용할 수 있다.
3. 무공해
→ 약품을 사용하지않기 때문에 수질이 개선되고 이차 공해의 염려가 없다
4. 보수가 필요없다
→ 관외부에 취부되어 본체의 유지관리가 필요없다.
5. 커다란 경제효과
→RUNNING COST "O"과 다음과 같은 효과를 얻을 수 있다.
a. 열교환 효율의 유지향상
b. 전력비,연료비 절감
c. 유지보수비용 절감
d. 수도요금의 절감
e. 약품의 대폭 감소
f. 신설 신축시 설치하면 매우 효과적이다.

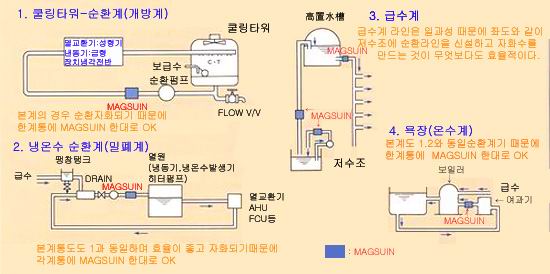

▣ MAGSUIN의 용도

1. 냉각수 순환계
→ 쿨링타워,냉동기,냉각기,열교환기,사출성형기,
금형냉각,각종가열로,반응탑
2.냉온수 순환계
→각종 건물의 냉난방계,보일러등
3.급수(상수),급탕계(온수)
→보일러,급탕기,전기온수기,난방기,욕탕,
온수풀,솔라시스템,저수조,고가수조,풀..
4. 기타
→ 농업용,수경재배,온천,양돈등






[ 사용 실예 ]

▣ MAGSUIN의 효과
[Magsuin 취부전]
[Magsuin 취부후 6개월]
[Magsuin 취부후 16개월]

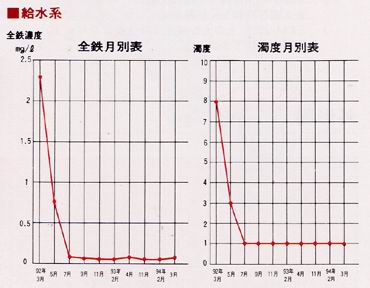

[ 급수관]
Magsuin 취부전
전면에 적청 스케일 고착 상태
적청스케일이 제거되어감 적청스케일이 제거되어짐

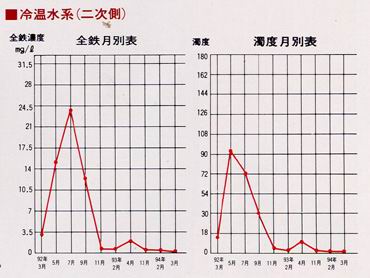

[급탕관]
Magsuin 취부전
엘보우에서 모관에
걸쳐 약반주 전면에
청청이 부착됨
청청의 부착이
없어짐
청청 스케일은 보이지않은채 표면이 나타나있다.

▣ MAGSUIN용 부속관련기기

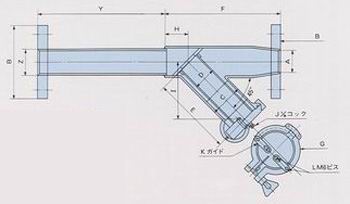

[ One touch식 Y형 Strainer ]
Magsuin 취부에 의해 박리제거된 스케일, 청 및 조대화된 Slugy를 계내에서 포획,배출하기 위해서 취급이 간단한 원터치 스트레이너를 표준화하였다.
급수관계 스트레이너에 의해 포집된 적청 스케일
재질은 SUS-304, GUC형 클램프, J1/8 피-콕,
K 비스의 크기에 맞춘 LM6 볼트
Y
220
340
340
340
380
380
450
450
450
Z
25A
32A
40A
50A
65A
80A
100A
125A
150A
호칭
25A
32A
40A
50A
65A
80A
100A
125A
150A
A
25A
TP.A
32A
TP.A
40A
TP.A
50A
TP.A
65A
TP.A
80A
TP.A
100A
TP.A
125A
TP.A
150A
TP.A
B
25A
10K.FF
32A
10K.FF
40A
10K.FF
50A
10K.FF
65A
10K.FF
80A
10K.FF
100A
10K.FF
125A
10K.FF
150A
10K.FF
C
32A
TP.A
40A
TP.A
50A
TP.A
65A
TP.A
80A
TP.A
100A
TP.A
125A
TP.A
150A
TP.A
200A
TP.A
D
Φ30
Φ39
Φ44
Φ56
Φ78
Φ88
Φ110
Φ140
Φ170
E
120
140
150
180
240
260
360
400
480
F
180
190
220
270
290
350
390
430
560
G
32A
40A
50A
65A
80A
100A
125A
150A
200A
H
45
45
45
70
77
85
85
85
100
I
84
100
118
128
170
182
253
282
410

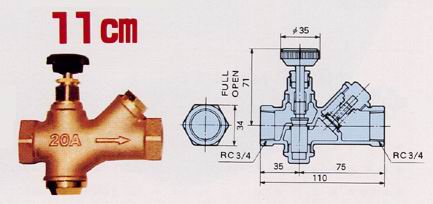

[ SANKS (TNA Series ) ]
밸브,스트레이너,
첵크기능을 일체화
설계,공조계
냉온수순환 소구경에 최적




형식/ SIZE
본체재질
TNA-20A
BC6
TNA-25A

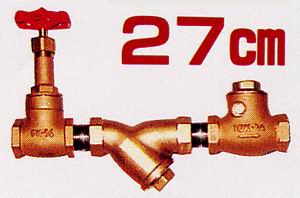

종래에 취부방법에 의한 길이
SANKS의 취부에 의한 길이
