NIKUNI TURBINE PUMP
   ☆★☆  소유량 고압 PUMP의 초고! 와류 터빈 펌프
    펌프

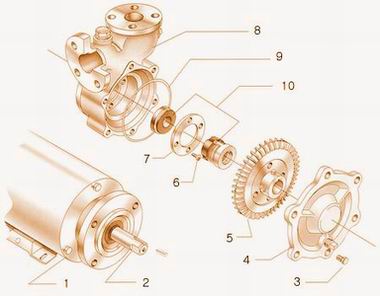

그림-1 [ 구성 ]
1
MOTOR
2
SHAFT
3

COVER BOLT ( 6 EA )

4
COVER
5
IMPELLER
6
SCREW ( 4 EA )
7
메카니칼 씰 압판
8
본체 (CASING )
9
COVER O-RING
10
메카니칼 씰
와류 터빈 펌프 원리와 특징

그림-1
과 같이 외주에 방사상의 홈을 갖은 임펠러의 회전에 의해
펌프의 (내벽)을 따라서 소용돌이(와류)를 발생시켜서 반복적으로 가압
(우측) 비교적 소량의 액을 고압이송한다.

임펠러는 직각으로 축에 고정되어있기 때문에 비접촉으로 회전하여
마모가 없고 신뢰성을 필요하는 용도에 적합하다.

와류 터빈 펌프 특성.동력특성

1) 우측 그림은 와류 터빈펌프 특성의 유량을 횡축으로 압력을 종축으로
      등간격으 로 나타낸 것이다. 토출측의 밸브를 완전히 열고 토출압이
      제로(점O:개방점)와 밸브를 완전히 잠근 상태(점S:체절점 )를 연결한
      직선과 거의 일치한 특성이된다.
2) 동일하게 그때의 소비동력을 개방점(O)에서 최저가되고 토출압의
      상승과 함께 증가하며 체절점(S)에서 최고가된다.
      이것은 와류펌프와는 반대의 특성이다

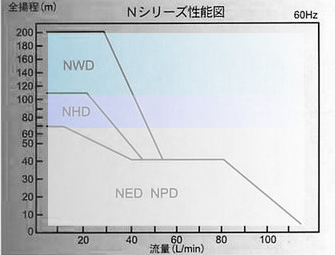

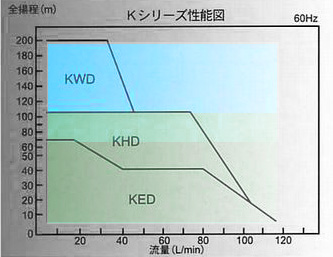

[ 성능 곡선 ]
K SERIES : BC제 범용 와류 터빈 펌프
N SERIES SUS제 범용 와류 터빈 펌프

고자흡.저NPSH Model U SERIES - 4P SUS 범용와류 터빈 펌프
순수 크린액 Model J SERIES - SUS 삭출와류 터빈 펌프
열매유 Model TH SERIES - 열매용 와류 터빈 펌프
Sealless Model NPX SERIES - CANED 모터 와류 터빈 펌프
NPM SERIES - 마그네트 커플링 와류 펌프
Super Clean 액 Model U SERIES - 4P SUS 범용와류 터빈 펌프
