정량펌프( Mtering Pump)
|
Diaphragm Pump
|
Plunger Pump
|
|
◈ Piston Metering Pump - 마크로 TZ HK / AK
 |
피스톤 접액부 FK 12...FK 30 |
피스톤 접액부 FK 40...FK 85 |
1.피스톤:스테인레스+세라믹
코팅
2.패킹(씰): PTFE
3.BALL & BALL V/V : AL OXIDE
4.접액부, 밸브 : 스테인레스 스틸
5.고점도,최대 320 bar에서 자흡력을 갖도록 할때 추가 스프링
사용을 권장한다. |
1.피스톤, 2.패킹, 3.플러싱 링
4.피스톤 축, 5.밸브, 6. 플러싱 커넥터 |
1.피스톤, 2.패킹, 3.플러싱 링
4.피스톤 축, 5.밸브, 6. 플러싱 커넥터 |
|

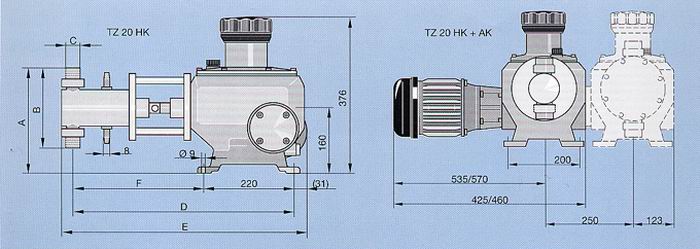

Dimension
| Pump
Type |
Connector |
A
|
B
|
C*
|
D
|
E
|
F
|
G
|
H
|
| 12/
17 S |
DN 8 |
257
|
193
|
Rp 1 1/4
|
540
|
592
|
320
|
840
|
842
|
| 23/
30 S |
DN 10 |
257
|
193
|
Rp 1 1/2
|
540
|
592
|
320
|
840
|
842
|
| 40/
50 S |
DN 15 |
247
|
173
|
G 1 1/4
|
548
|
606
|
328
|
856
|
910
|
| 60
S |
DN 25 |
257
|
193
|
G 1 1/2
|
546
|
607
|
326
|
853
|
913
|
| 70
S |
DN 25 |
257
|
193
|
G 1 1/2
|
553
|
614
|
333
|
867
|
926
|
| 85
S |
DN 40 |
293
|
265
|
|
563
|
632
|
343
|
886
|
962
|
|
*
RP 1/4 ,Rp 3/8은 암나사, 이중 볼밸브이고, G 1 1/4-DN 15이상의 모델은
숫나사,단일 볼밸브
|
|
[펌프 용량은 1,500rpm,4P,60Hz 모터의 구동을 기준한
것임]
|
접액부 규격
|
역압
|
스트로크 용량
|
|
용적
|
HK
10형
|
HK
12형
|
HK
15형
|
HK
20형
|
|
173
spm
|
144
spm
|
115
spm
|
86
spm
|
|
bar
|
ml
|
1/h
|
1/h
|
1/h
|
1/h
|
|
12 S
|
320
|
2.0
|
21
|
17
|
14
|
10
|
|
17 S
|
320
|
4.1
|
42
|
35
|
28
|
14
|
|
23 S
|
168/ 192
|
7.6
|
79
|
66
|
53
|
39
|
|
30 S
|
96/ 113
|
13.3
|
138
|
115
|
92
|
69
|
|
40 S
|
52/ 63
|
24.2
|
250
|
209
|
167
|
168
|
|
50 S
|
33/ 40
|
37.7
|
391
|
326
|
261
|
195
|
|
60 S
|
22/ 20
|
54.9
|
569
|
474
|
379
|
284
|
|
70 S
|
16/ 20
|
74.7
|
774
|
645
|
516
|
387
|
|
85 S
|
11/ 14
|
110.0
|
1141
|
951
|
761
|
571
|
|
50
Hz의 1,500 rpm 모터는 용량이 약 1.2배 감소한다.
|
|
[접액부 재질]
|
펌프 헤드
|
흡입/토출 밸브
|
밸브 볼
|
피스톤 링
|
씰
|
피스톤
|
|
SUS
316
|
SUS
316
|
CERAMIC/
SUS 316
|
PTFE
|
PTFE
|
SUS
316(Ceramic Coated)
|
|
|
|
|
