◈ Solenoid Metering Pump - BETA
 |
1. 마이크로프로세스 제어의 솔레노이드
구동식 정량펌프.
2. 간단한 조작,ISO "신호등" 체계 도입으로 운전 및 모니터링의 극히 단순화함.
3. 내구성이 강한 부품과 장시간 운전 수명 보장으로 어려운 작업 조건에서도 안전하게 사용.
4. 부품의 호환성을 높인 최적화된 모듈시스템 체택, 범용성 극대화함 |
1. 정량주입이 스트록크에 의해 조절됨(스트로크 길이를
10:1의 비율로 조절 주입량을 변화)
2. 전압의 변화에도 주입량의 정확성에는 영향을 미치지않음.
3. 헤드내에서 약품의 압력이 저하되는 일이없고 약품의 종류에 따라 접액부의 재질선택가능
4. 전자식압력제어 : 주입배관에 걸리는 과도한 압력 제어
5. 용 량 : 16~2 bar하에서 0.6~32 LPM의 용량 토출
6. 전 압 : 200~230V, 100~115V, 100~250V |
|
|
기종
Beta
|
최대역압하의
용량
|
평균 역압하의
용량
|
스트로크
|
Port
Dia.
|
흡입양정
|
|
bar
|
l / h
|
ml/st
|
bar
|
l / h
|
ml/st
|
spm
|
mm
|
m
|
|
BT4a 1000
|
10
|
0.74
|
0.07
|
5
|
0.82
|
0.08
|
180
|
6/4
|
5
|
|
BT4a 1601
|
16
|
1.1
|
0.10
|
8
|
1.4
|
0.13
|
180
|
6/4
|
5
|
|
BT4a 1602
|
16
|
2.1
|
0.19
|
8
|
2.5
|
0.24
|
180
|
6/4
|
5
|
|
BT4a 1005
|
10
|
4.4
|
0.41
|
5
|
5.0
|
0.46
|
180
|
8/5
|
5
|
|
BT4a 0708
|
7
|
7.1
|
0.66
|
3.5
|
8.4
|
0.78
|
180
|
8/5
|
3
|
|
BT4a 0413
|
4
|
12.3
|
1.14
|
2
|
14.2
|
1.31
|
180
|
8/5
|
2
|
|
BT4a 0220
|
2
|
19.0
|
1.76
|
1
|
20.9
|
1.94
|
180
|
12/9
|
2
|
|
|
|
BT5a 1605
|
16
|
4.1
|
0.38
|
8
|
4.9
|
0.45
|
180
|
8/5
|
4
|
|
BT5a 1008
|
10
|
6.8
|
0.63
|
5
|
8.3
|
0.76
|
180
|
8/5
|
3
|
|
BT5a 0713
|
7
|
11.0
|
1.02
|
3.5
|
13.1
|
1.21
|
180
|
8/5
|
3
|
|
BT5a 0420
|
4
|
17.1
|
1.58
|
2
|
19.1
|
1.77
|
180
|
12/9
|
3
|
|
BT5a 0232
|
2
|
32.0
|
2.96
|
1
|
36.2
|
3.35
|
180
|
12/9
|
2
|
|

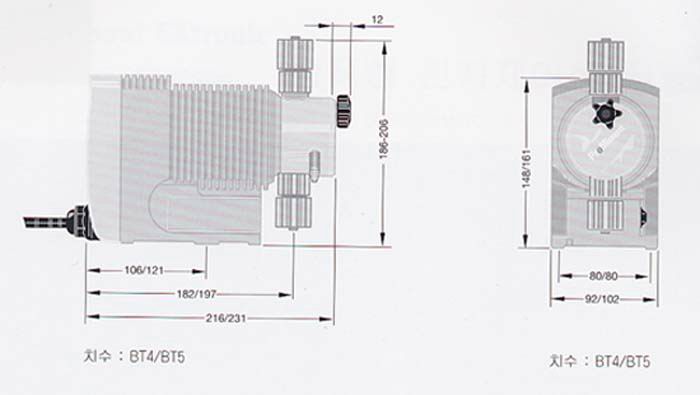

Dimension
|
|

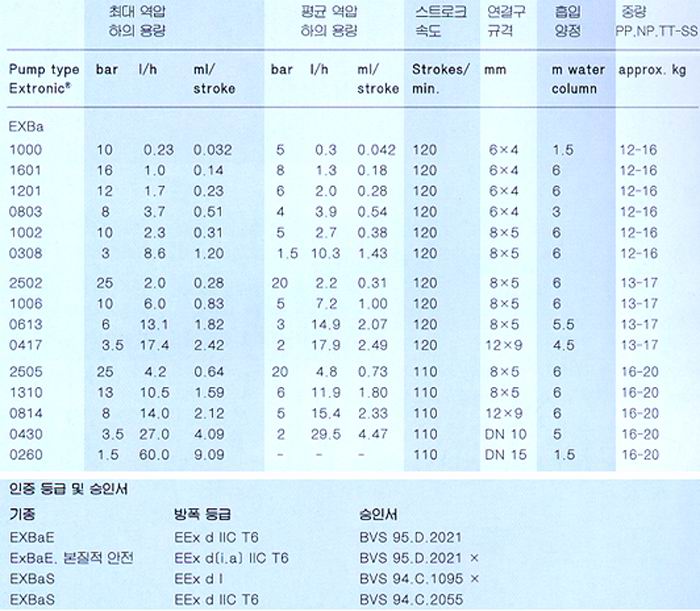

◈ Solenoid Metering Pump ( 방폭형 )- EXtronic
*** 방폭지역에서의 정확한
정량 주입을 要한다면... |
|
|
|
|
제어유형: 수동운전
스트로크길이 설정: 1:10
스트로크속도설정 : 4~100%
전체설정 범위 : 1:250
|
제어유형:
외부 접점운전
스트로크길이
설정: 1:10
스트로크 속도 설정 :
외부 스위치 접점에 의해
자동조절 |
제어유형:
아날로그운전
스트로크길이
설정: 1:10
스트로크속도설정 : 아날로그신호 0/4~20mA에
비례하여 자동으로 조절된다. |
|
