개 요

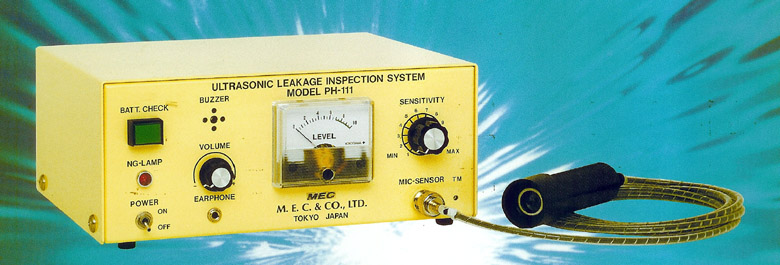

간이형 초음파식 누설 검사장치는 종래의 MEC 누설 검사기,의료용 장갑의 초음파식 Pin Hole 검사장치,고무공 초음파식 Pin Hole 검사 장치내에 방음실을 취부하여 완전한 방음실 내에서 검사를 행하도록 되어있지만 이번의 간이형 휴대용은 들고 운반하기가 자유롭고(중량3.5kg) 전지는 9V를 사용하고 비접촉,또는 접촉이 가능하며 누설 위치를 확인할 수 있는 특징이 있다.
또,감도조정도 검사되어지는 환경에 따라서 다이알 조정으로 자유롭게 설정하며, 외부로부터의 소음에 대해서도 그다지 영향을 받지않는 것이 특징이다 .
누설이 판정되어진 경우 NG의 적색 램프, 부져가 표시되어진다.

특 징

초음파 검지 방식은 누설 유무를 주파수의 음파로 감지하는 것이 특징이다.
1. 검사원의 감각에 관계없이 검사의 판정시간이 대폭 단축.
2. 검사는 건식이고 비접촉식으로 행한다.
3. 판정시간은 약0.15~0.3초

적 용

1. 각종 연료계통의 누설검사(LPG의봄베나 배관연결부)
2. 차량,일반기계류,산업기계류,산업용로보트등에 있는 공압시스템의 누설 보수검사
3. 각종 윤활설비나 냉동,냉장설비에 대한 누설 보수 점검
4. 밸브내 누설 검사
5. 절연불량에 의한 코로나 방전현상 검사
6. 공장의 냉열 배관설비에 있는 플란저 밸브의 누설검사
7. 드럼통의 외주 SEAM부 누설 검사
8. 보일러 관련 설비의 증기 누설 검사
9. 방수 방누용 밀폐용기류의 밀폐성 검사
10. 베어링이나 태핏등의 동작 불량으로 발생하는 기계 노이즈 검사
11. 밀폐를 목적으로하는 장치 부품의 누설 검사

사양

검사 측정 방법	초음파식 마이크센서
마이크 센서	1pc. φ24x100mm
검사 판정 시간	약 0.15~0.3초
타이머	0~3초
장치 외형 치수	220(W)170(L)90(H)(케이스포함)
총중량	약 3.5kg
부속품	마이크센서 1pc
부속품	이어폰 1pc
전원	9V(Battery 006P) 1pc
도장색	Munsell No. S7-342
감도	0.4㎏/㎠의 압력차로 직경0.15mm의 혈에서 누설의 경우 약4m에서 감지

이전 방식과 비교

종류	문제점	PH-111사용의 경우
1. 수몰 리크 테스트	- 검사 시간이 길고 수동에 의존 - 검사후 제품 건조 시간이 필요하다	비접촉 건식
2. 헬륨 리크 테스트	- 검출 성능은 높으나 설비 가격이나 운영 비용이 매우 높다. - 외부의 온도 변화에 검출 성능의 변화가 생기기 쉽다. - 누설위치 개소의 확인이 불가하다. - 검사 판정시간이 길다.	온도변화에 무관
3. 비누물 리크 테스트	- 누설확인은 가능하나 정확한 위치 확인이 불편하다. - 도포한 비누물을 완전히 제거하지않으면 녹 발생 원인이 된다.	건식
4. 차압 리크 테스트	- 기온 변동에 영향이나 압력 센서의 감도란 점에서 검출성능이 낮다.	검출성능 변함없다

비교 테이타
(일본공업규격 시험)

	발포액 시험	초음파누설 시험PH-111형
1. 가압 0.05㎏f/㎠	게 거품 형성	마이크 센서 80cm부터 감지 -감도 다이얼12 27cm부터 감지 -감도 다이얼11
2. 가압 0.04㎏f/㎠	게 거품 형성	마이크 센서 70cm부터 감지 -감도 다이얼12 4cm부터 감지 -감도 다이얼11
3. 가압 0.03㎏f/㎠	거품 발생치 않음	마이크 센서 67cm부터 감지 -감도 다이얼12 3cm부터 감지 -감도 다이얼11
4. 가압 0.02㎏f/㎠	거품 발생치않음	마이크 센서 1.5cm부터 감지 -감도 다이얼12

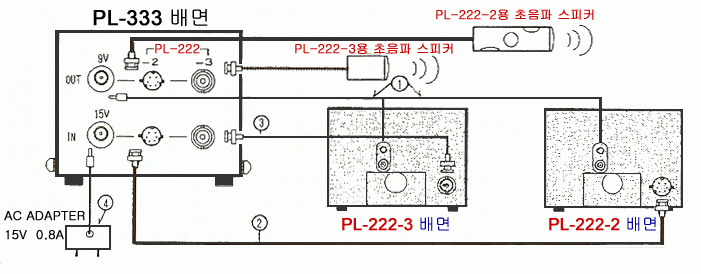

구 성

※주) PL-333에 PL-222-2와 PL-222-3을 동시에 접속은 할 수 없읍니다.

PL-333과 PL-222-2또는 PL-222-3을 접속하고 밧데리(006P) 대신에 ①의 전원 접속 케이블을 이용해서 9V를 공급.

PL-333으로부터 9V를 공급해서 사용하게되면 PL-222-2,PL-222-3의 스위치를 ON.OFF할 필요가없다.

PL-333의 POWER를 ON.OFF로써 조작이 가능하다.

PL-222-2와 PL-222-3의 레벨 조정은 한번 설정하면 변경할 때까지 일정하게 유지된다.

부속품 : 접속케이블................ 3본 / AC ADAPTER 15V 0.8A(12W) ...................... 1pc

① PL-333 OUT 9V ↔ PL-222-2 or PL-222-3 밧데리 클맆 케이블

② PL-333 PL-222-2 IN ↔ PL-222-2 출력 커넥터(6핀) 케이블

③ PL-333 PL-222-3 IN ↔ PL-222-3 출력 케넥터 케이블

④ PL-333 IN 15V ↔ AC ADAPTER (15V 0.8A) UNIT *** AC ADAPTER를 AC100 콘센트에 꽂는다.
