초음파 리크 테스터 관련 :
구성 및 적용 사례

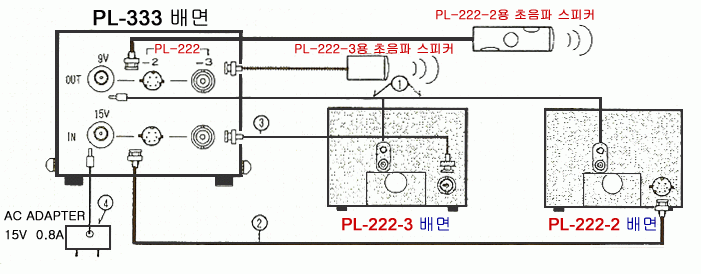

구 성



※주) PL-333PL-222-2 PL-222-3을 동시에 접속은 할 수 없읍니다.
PL-333과 PL-222-2또는 PL-222-3을 접속하고 밧데리(006P) 대신에 ①의 전원 접속 케이블을 이용해서 9V를 공급.
PL-333으로부터 9V를 공급해서 사용하게되면 PL-222-2,PL-222-3의 스위치를 ON.OFF할 필요가없다.
PL-333의 POWER를 ON.OFF로써 조작이 가능하다.
PL-222-2와 PL-222-3의 레벨 조정은 한번 설정하면 변경할 때까지 일정하게 유지된다.
부속품 : 접속케이블................ 3본 / AC ADAPTER 15V 0.8A(12W) ...................... 1pc
① PL-333 OUT 9V ↔ PL-222-2 or PL-222-3 밧데리 클맆 케이블
② PL-333 PL-222-2 IN ↔ PL-222-2 출력 커넥터(6핀) 케이블
③ PL-333 PL-222-3 IN ↔ PL-222-3 출력 케넥터 케이블
④ PL-333 IN 15V ↔ AC ADAPTER (15V 0.8A) UNIT *** AC ADAPTER를 AC100 콘센트에 꽂는다.

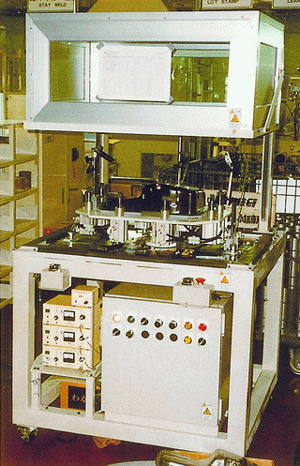

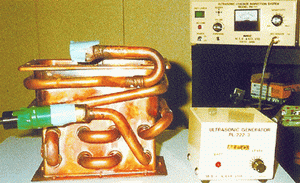

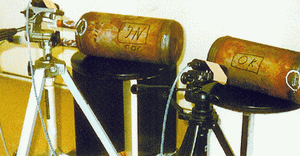

사 례

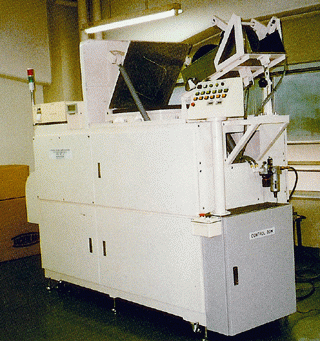

▲고무공 초음파식 핀홀 검사장치

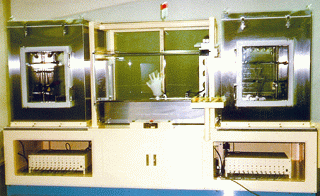

▲ 의료용 고무장갑 초음파식 핀홀 검사장치
