[ 특징 ]
- 세계 최초의 FREE 전원(AC90~260V로
사용가능)
- 펄스수는 1펄스마다 DIGITAL 설정(최대 300펄스/min)
- 3 타입의 토출량 조절 방식(수동,펄스 신호,전류신호에
의한제어)
- 옥외 사양(IEC규격 IP65 해당)
- 펌프 헤드부를 3방향으로 바꿀수 있다(3방향,90도)
[ 적용 ]
- 간이수도,식음료공장의 염소멸균,차아염소산소다 주입
- 보일러 청결제,방청제등의 원액 주입
- 쿨링타워의 수처리약품 주입
- 수처리,폐수처리의 약품 주입
- 이화학,의료분야의 약주입
- 영양제,첨가물 주입
- 실험실,연구실의 약액주
|
|
자동Air배기 정량펌프
|
SPY
|
-
|
□□
|
-
|
□
|
-
|
□
|
|
|
|
|
펌프형식
- 30
- 60
- 100
- 300
- 500 |
|
구동부
- 무기호 : 표준형
- P : 펄스 제어형
- X : 자동제어형 |
|
- 무기호 : 표준형
- AR : 자동 AIR 배기 |
[ 접속부 재질 ]
|
|
표준사양
|
특수사양
|
|
표준 사양
|
EPDM 사양
|
아크릴 사양
|
SUS 사양
|
PVDF 사양
|
|
펌프헤드
|
PVC
|
PVC
|
아크릴
|
SUS 316
|
PVDF
|
|
이음부
|
PVC
|
PVC
|
PVC
|
SUS 316
|
PVDF
|
|
다이야프램
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
-
|
|
밸브시트
|
특수불소고무
|
EPDM
|
특수불소고무
|
-
|
PTFE
|
|
체크볼
|
CERAMIC
|
CERAMIC
|
CERAMIC
|
CERAMIC
|
CERAMIC
|
[ 주요 적용액체와 권장 재질 ]
|
이송액체
|
분자식
|
조건
|
권장재질
|
|
암모니아
|
NH4OH
|
|
EPDM
|
|
염 산
|
HCl
|
20%
|
표준사양
|
|
과산화수소
|
H202
|
30%
|
표준사양
|
|
가성소다
|
NaOH
|
|
EPDM
|
|
초 산
|
CH3COOH
|
20%
|
표준사양
|
|
차아염소산소다
|
NaClO
|
12%
|
표준사양
|
|
폴리염화알루미늄(PAC)
|
|
|
표준사양
|
|
황 산
|
H2SO4
|
60%
|
표준사양
|
|
황산알루미늄
|
AR2(SO4)
|
|
표준사양
|
[ 펌프 사양 ]
| ◈
펌프 |
SPY-30
|
SPY-60
|
SPY-100
|
SPY-300
|
SPY-500
|
|
표준형
|
최대토출량(mL/min)
|
30
|
60
|
100
|
300
|
500
|
|
최대토출압(MPa)
|
0.98
|
0.69
|
0.3
|
0.2
|
|
최대흡입양정(m)
|
-0.1 ( CLEAN WATER.상온 )
|
|
펄스 수(펄스/min)
|
0~300 ( 3행 디지탈 스위치로 1STEP마다
설정 )
|
|
스트로크 길이 (mm)
|
1.0
|
1.5
|
|
스트로크조절범위
|
100% 고정
|
20~100%
|
|
접속 구경
|
Φ4 X Φ9
|
Φ6 X Φ11
|
Φ12 X Φ18
|
|
|
|
펄스
제어형
|
|
SPY-30P
|
SPY-60P
|
SPY-100P
|
SPY-300P
|
SPY-500P
|
|
펄스수조절범위.방법
|
자동:펄스기호입력에 의해 0~300펄스/min(分周
1/1~1/99 또는 배율1~99에서계산가능)
|
|
수동:0~300펄스/min(3행 디지탈 스위치로
1STEP마다 설정)
|
|
스트로크조절범위
|
50~100%의 범위에서 가변
|
|
|
|
자동
제어형
|
|
SPY-30X
|
SPY-60X
|
SPY-100X
|
SPY-300X
|
SPY-500X
|
|
펄스수조절범위.방법
|
자동: 전류신호 입력에 의해 0~300펄스/min(DC4~20mA)
|
|
수동:0~300펄스/min(3행 디지탈 스위치로
1STEP마다 설정)
|
|
스트로크조절범위
|
100% 고정
|
|
|
|
◈ 모터
|
항목
|
SPY-30□
|
SPY-60□
|
SPY-100□
|
SPY-300□
|
SPY-500□
|
|
|
전원
|
AC 100~240V±10% 단상 50/60Hz(90~264V에서
사용가능)
|
|
최대전류(A)
|
2
|
2.5
|
3
|
|
최대소비전력(VA)
|
200
|
250
|
500
|
|
평균소비전력(W)
|
15
|
18
|
30
|
[ Dimension ]
|

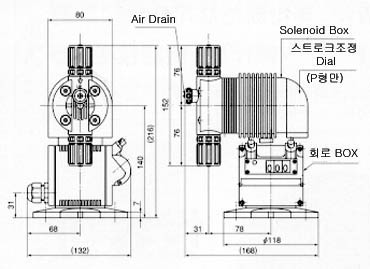

SPY-30.60.100.30P.60P.100P.30X.60X.100X
|

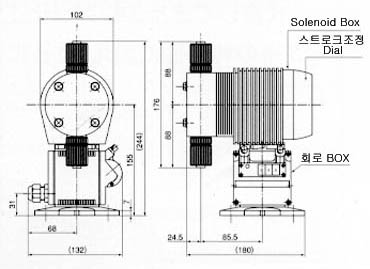

SPY-300.500.300P.500P.300X.500X
|
 |
 |

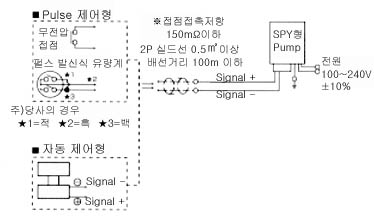

[ Pulse Control Unit ]
|
유량계 본체 사양
|
발신기부 사양
|
|
사용 액체
|
WATER
|
접점 수명
|
2,000,000회
|
|
사용 온도 범위
|
0~40℃
|
접점 용량
|
0.35A(전압1.8~3.3V)
|
|
사용 압력 범위
|
01~1MPa
|
전송선
|
0.75㎟(3P) 비닐코드
|
|
취부 형태
|
Glass면에 수평될 것
|
동작 온도 범위
|
-10~40℃
|
[ PULSE 발신식 유량계 사양 ]
|
구경
|
형식
|
최저
사용유량
|
적정사용
유량범위
|
최대사용량
|
펄스별사양
최대한도
|
펄스
출력단위
|
접속구
|
|
㎥/hr
|
㎥/hr
|
㎥/일
|
㎥/월
|
㎥
|
L/펄스
|
|
13A
|
LN-13DRC
|
0.03
|
0.15~1.20
|
7.5
|
125
|
1,500
|
1.0
|
26.4 -14산
|
|
20A
|
LN-20RC
|
0.03
|
0.20~1.60
|
10.0
|
170
|
2,000
|
1.0
|
33.2 -11산
|
|
25A
|
LN-25RC
|
0.03
|
0.23~1.80
|
11.0
|
190
|
2,300
|
1.0
|
41.9 -11산
|
|
30A
|
VWK-30RC
|
0.06
|
0.40~6.00
|
36.0
|
630
|
7,500
|
5.0
|
47.8 -11산
|
|
40A
|
VWK-40RC
|
0.06
|
0.40~6.50
|
39.0
|
700
|
8,500
|
5.0
|
59.6 -11산
|
|
50A
|
NVW-50RC
|
0.09
|
1.25~15.0
|
90.0
|
2,100
|
25,000
|
10.0
|
JIS 10K 50AF
|
|
65A
|
VW-65HRC
|
0.30
|
1.75~20.0
|
120.0
|
3,300
|
40,000
|
10.0
|
JIS 10K 50AF
|
|
75A
|
NVW-75RC
|
0.12
|
2.50~30.0
|
180.0
|
4,200
|
50,000
|
10.0
|
JIS 10K 50AF
|
|
100A
|
NVW-100RC
|
0.15
|
4.00~48.0
|
288.0
|
6,700
|
80,000
|
10.0
|
JIS 10K 50AF
|
|
PULSE
CONTROL 형
|

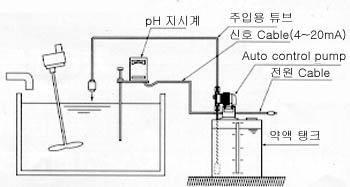

AUTO
CONTROL 형
|
|
|
|
|
|
|
